电流互感器怎么选？从工作原理、型号分类到选型安装的实用指南
在配电柜、成套开关设备、工矿企业的电能计量回路里，有一类元件看起来不起眼，却直接决定了计量准不准、保护动作灵不灵——这就是电流互感器。很多电气工程师在选型时都会遇到类似困惑：同样是 0.66kV 的低压电流互感器，为什么有的几十元、有的几百元？型号里那一串字母数字到底代表什么？开口式和穿心式该怎么取舍？本文结合西安高互互感器多年的一线配套经验，把电流互感器的原理、分类、型号规则、选型要点和常见问题梳理清楚，方便采购和技术人员对照使用。
一、电流互感器到底解决什么问题
电力系统中的一次电流动辄几百安甚至上万安，而电度表、电流表、继电保护装置能直接处理的信号通常只有 1A 或 5A。电流互感器（简称 CT）的作用，就是把一次侧的大电流按固定比例变换成二次侧的小电流，同时把一次高压回路与二次低压回路在电气上隔离开，保证人身和设备安全。
它有两个基本职能：
- 计量用：为电能表、多功能电力仪表提供标准化的电流信号，用于电量结算和能耗分析，对精度和长期稳定性要求高。
- 保护用：在短路、过载、接地故障发生时，把故障电流如实传递给继电保护装置，要求在大电流下有足够的准确限值系数，不轻易饱和。
与电压互感器一样，电流互感器属于电网的"感知器官"。不同的是，电流互感器二次侧在运行中严禁开路，这是由它的工作特性决定的：二次开路时磁通急剧上升，铁芯高度饱和，二次会感应出危险的高电压，同时铁芯过热，可能损坏绝缘。这一点在检修时必须反复强调。
二、工作原理：一次绕组与二次绕组的"比例游戏"
电流互感器本质是一台特殊设计的变压器。一次绕组串联在被测电路中，匝数很少（穿心式甚至只有一匝，即母线直接穿过）；二次绕组匝数很多，接仪表或保护装置，负载阻抗很小，近似处于短路运行状态。
理想情况下，一次安匝等于二次安匝，即 I₁N₁ = I₂N₂，所以变比 K = I₁/I₂ = N₂/N₁。常见的变比有 100/5、200/5、400/5、600/5、1000/5 等，也越来越多采用 100/1、200/1 这类小二次电流规格，配合微机保护装置使用，可降低二次回路压降和功耗。
实际运行中，励磁电流不可避免地存在，造成比值差和相位差，这就是精度等级的来源。精度等级越高，制造工艺、铁芯材料和调试成本越高，价格自然也不同。
三、常见类型及适用场景
1. 低压电流互感器

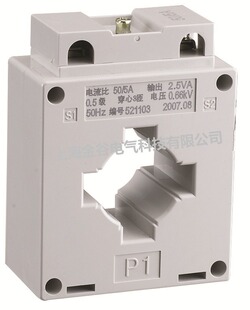

主要用于 0.4kV 及以下配电系统，典型形式是穿心式或母线式，安装在抽屉柜、GGD 柜、动力箱内。低压电流互感器通常做成方形或圆形的塑料外壳，中间开孔让母排或电缆穿过，二次端子带防护罩，标注 P1、P2 极性。它价格相对亲民，用量也最大，是成套厂采购量最高的一类。
2. 零序电流互感器
用于检测三相电流的矢量和，即零序电流。三相平衡时矢量和接近零，一旦出现单相接地或绝缘破损，零序电流出现，保护装置据此报警或跳闸。零序电流互感器广泛用于电缆进出线、电动机回路、ups 和光伏并网柜的漏电保护。它的特点是变比小、孔径需与电缆外径匹配，安装时三相电缆（含中性线）必须整体穿过同一个窗口，不能分穿两台。
3. 开口式电流互感器
也叫开合式、分裂式电流互感器，磁芯可以打开后再合上。它的最大价值是"不断电安装"——对已有回路做能耗监测改造时，不需要拆母排、不需要停电，直接卡在电缆或母排上即可完成改造，特别适合水泥、化工、钢铁等连续生产、停机成本极高的场合。开口式电流互感器在选型时要注意合口面的清洁与压紧，接触面有灰尘或缝隙会明显影响精度。
4. 环氧浇注互感器
用环氧树脂真空浇注，把绕组和铁芯整体包封成一个坚固的整体，具有防潮、防尘、耐污秽、机械强度高的特点，适合潮湿、多粉尘、有腐蚀气体的工业环境，如冶金车间、造纸厂、印染车间、化工装置区。环氧浇注互感器抗短路电流冲击能力较好，但重量较大，安装时需注意固定强度。
5. 计量用互感器
用于贸易结算和内部考核的计量回路，对精度等级、误差稳定性和一致性要求最高。常见的计量用互感器精度为 0.5 级、0.2 级甚至 0.2S 级，其中 S 级表示在 1%~120% 额定电流范围内都要满足精度要求，适合负荷波动大的商业综合体、数据中心、充电站等场景。计量用互感器一般还需具备检定合格证书，并在安装后与电能表配合做整体误差校验。
四、互感器型号怎么看
国产电流互感器的型号通常由字母和数字组合而成，字母表示结构、用途和绝缘方式，数字表示电压等级或设计序号。常见的字母含义大致为：L 代表电流互感器，M 表示母线式，Z 表示支柱式或浇注绝缘，Q 表示线圈式，B 表示保护用或带保护级，J 表示加大容量或计量用，F 表示贯穿式。
例如 LMZJ1-0.5 可理解为低压母线式浇注绝缘电流互感器，0.5 表示 0.5kV 电压等级；LZZBJ9-10 则是 10kV 支柱式浇注绝缘、带保护级的电流互感器。需要提醒的是，不同厂家的型号编制习惯略有差异，同型号产品的孔距、母排尺寸、二次端子位置也可能不同，选型时务必以厂家最新样本或技术参数表为准，不能只凭型号字母推测。
五、精度等级与额定容量的含义
精度等级反映的是在额定条件下允许的比值差和相位差，常见等级为 0.2S、0.2、0.5S、0.5、1.0、3.0，数字越小越精确。对于电能计量，一般要求 0.5 级及以上；对精度要求不高的电流指示、过载报警，1.0 级或 3.0 级即可，没必要为用不到的精度多花钱。
额定容量以 VA 为单位，表示二次回路能带动的最大负载（包括仪表内阻、导线电阻、接触电阻）。如果实际二次负载超过额定容量，精度会下降，甚至出现较大负误差。经验做法是：估算二次回路总阻抗后，所选容量留出 25%~50% 余量，同时二次连接导线不宜太细，一般按不低于 2.5mm² 选用，长距离回路适当加粗。
六、选型要点清单
- 变比：按实际负荷电流选择，一般让正常电流处于额定的 60%~80%，避免长期轻载导致计量偏低。
- 孔径与安装方式：确认母排尺寸、电缆根数、柜内空间，选择穿心式、母线式或开口式。
- 精度与用途：计量回路选 0.5S/0.2S，保护回路关注准确限值系数和复合误差。
- 电压等级：低压场合选 0.66kV 或 0.5kV，中压场合对应 10kV、35kV。
- 防护与环境：潮湿、多尘、腐蚀环境优选环氧浇注互感器。
- 一致性：多回路项目尽量选同一厂家同一批次产品，减少系统误差差异。
七、安装与常见故障处理
安装环节最容易出问题的地方集中在极性、接地和二次开路三点。P1 端应朝向电源侧，S1、S2 与仪表的对应端子正确连接，否则会出现功率反向、计量错误；二次侧一端必须可靠接地，防止一次绝缘击穿时高压窜入二次；检修时若要拆表，应先用短接片把二次端子短接后再操作。
常见异常包括：读数明显偏小，多因二次负载过大或变比选大；三相电流不平衡，需检查是否只穿了一相或穿线方向不一致；运行中发出异响或发热，可能是二次开路、铁芯松动或长期过载，应立即停电检查。定期清扫表面灰尘、检查端子紧固和绝缘老化情况，能显著延长使用寿命。
八、电流互感器的行业应用面
电流互感器的应用几乎覆盖所有用电场景。在输配电领域，它配合电压互感器构成计量与保护的核心采样单元；在工业自动化产线上，用于电机回路电流监测与能耗管理；在冶金、钢铁、水泥、玻璃等重载行业，用于大电流母线计量；在化工、制药、印染、造纸等连续生产行业，用于配电柜与变频回路的保护；在食品饮料、粮食加工、制糖、乳制品等轻工行业，多用于车间配电与能耗分项计量；此外，汽车零部件、矿山机械、工程机械、轨道交通、电线电缆等制造环节，也大量使用各类低压电流互感器和零序电流互感器。
随着能效管理和碳核算要求提高，越来越多的工厂在既有配电柜上加装开口式电流互感器做分项计量，把电耗数据细化到每条产线、每台大功率设备，为节能改造提供依据。
九、影响互感器价格的主要因素
很多用户搜索"互感器价格"，希望得到一个固定数字，但实际上价格差异来自多个变量：变比大小、精度等级、额定容量、结构形式（环氧浇注普遍高于普通塑料壳）、是否带保护级、防护等级、是否需配套检定报告、采购批量以及是否需要定制孔径或特殊二次电流。一般来说，精度从 1.0 级提升到 0.2S 级，成本会有明显上升；大孔径、大容量的产品因铁芯和铜材用量增加，价格也更高。
建议采购时不要只比单价。计量用互感器的误差稳定性、批次一致性、长期运行后的精度漂移，往往比初期差价更值得关注。选择有稳定工艺和检测能力的互感器厂家，要求提供型式试验报告和出厂检验数据，是控制整体风险的有效方式。
十、如何挑选可靠的西安互感器厂家
西安是国内输配电设备的重要产业集聚地之一，配套供应链完整，从铁芯、漆包线到绝缘材料都能就近采购，这让西安互感器在生产周期和成本控制上有一定优势。筛选供应商时，可以重点看几个方面：是否具备完整的型号覆盖能力，能否同时提供低压电流互感器、零序电流互感器、开口式电流互感器、环氧浇注互感器和计量用互感器；是否有规范的出厂检验流程和误差测试设备；能否按项目图纸定制孔径、引线长度和铭牌标识；售后响应是否及时，能否配合现场安装指导和技术答疑。
电流互感器虽小，却直接关系到电量结算的准确性和配电系统的安全。把原理弄明白、把型号看懂、把选型参数核对清楚，再结合厂家技术支持，绝大多数选型难题都能迎刃而解。如果你正在为具体项目选配电流互感器，建议把回路电压、负荷电流、母排尺寸、计量或保护用途整理成一份简短清单，与厂家技术沟通时效率会高很多。
