电流互感器全解析：工作原理、型号选型、安装维护与行业应用

在配电柜、开关柜、环网柜以及各类工业控制柜里，电流互感器几乎是出现频率最高的“小部件”之一。它体积不大，却直接决定了电能计量是否准确、继电保护能否可靠动作、设备运行数据是否可信。对于电气工程师、成套厂采购、工厂设备科以及电力运维人员来说，把电流互感器选对、装对、用好，是一项绕不开的基本功。本文结合制造业与电力行业的实际应用，系统梳理电流互感器的原理、分类、型号参数、选型要点、安装维护以及常见应用场景，供选型与采购时参考。

一、电流互感器是做什么的：把大电流“按比例缩小”

电流互感器（Current Transformer，简称 CT）是一种按电磁感应原理工作的测量与保护元件。它的一次绕组串联在被测线路中，匝数很少；二次绕组匝数较多，接仪表、保护装置或采集模块。理想情况下，一二次安匝数相等，即 I₁N₁ = I₂N₂，因此可以把几百安、几千安的一次电流，按固定比例变换成标准的 5A 或 1A 二次电流。

它的价值主要体现在三个方面：

• 安全隔离：把高压、大电流回路与低压仪表、二次保护回路隔离开，保障操作人员和设备安全。
• 标准化：无论一次电流多大，二次统一为 5A 或 1A，仪表与保护装置可以做成通用规格，便于批量配套。
• 便于采集与保护：为电度表、电流表、功率表、PLC 采集模块、微机保护装置提供可用的信号源。

需要特别提醒的是：电流互感器二次侧严禁开路。一旦二次开路，一次电流全部用于励磁，铁芯严重饱和，二次绕组会感应出很高的电压，可能击穿绝缘并危及人身安全。因此运行中需要拆表、换表时，必须先用短接片将二次端子可靠短接。同时，二次回路应按要求一点接地，防止一次侧绝缘损坏时高压窜入二次系统。

二、按用途、结构和绝缘方式分类

电流互感器种类繁多，实际选型时通常从以下几个维度区分：

• 按用途分：测量用（计量与指示）和保护用。计量用强调比差与角差小，保护用强调在故障大电流下不饱和、能准确传变。
• 按绝缘介质分：环氧树脂浇注式、干式、油浸式、气体绝缘式。其中环氧浇注互感器因全封闭、防潮防污、阻燃免维护，在 10kV 及以下户内配电系统中应用最广。
• 按安装方式分：贯穿式（穿心式）、支柱式、母线式、套管式、开口式。
• 按电压等级分：低压电流互感器（常见 0.66kV、0.69kV、0.72kV）与高压电流互感器（10kV、35kV 及以上）。
• 按功能特殊性分：零序电流互感器、剩余电流互感器、直流互感器（通常采用霍尔或磁调制原理）等。

低压电流互感器与开口式电流互感器

低压电流互感器一般安装于低压配电柜、动力柜、箱变低压侧以及各类设备控制柜内，多数为母线穿心式结构，穿心孔可套铜排或电缆，一次电流覆盖 5A 至数千安，二次输出 5A 或 1A，精度常见 0.5 级、0.5S 级、0.2 级。它们常用于工厂车间配电计量、能耗监测、设备电流采集。

开口式电流互感器的特点是磁芯可开合，安装时无需断开一次导线或拆解铜排，直接卡在电缆或母排上即可。它特别适合老旧配电柜加装计量、能耗分项改造、临时监测点等不能停电或不便停电的场合。对于既有生产线加装能源管理系统（EMS）的项目，开口式方案能显著降低施工难度和停电损失。

零序电流互感器

零序电流互感器用于检测三相线路的零序（接地）电流，是把三相导线（有时含中性线）同时穿过同一个磁芯，正常运行时三相电流矢量和接近零，磁芯中磁通很小；一旦发生接地故障或绝缘老化产生泄漏电流，二次侧就会输出信号，触发报警或跳闸。它广泛应用于小电流接地选线装置、电缆在线监测、消防电气火灾监控系统以及需要做绝缘状态评估的场合。

三、互感器型号怎么读：以常见型号为例

国产电流互感器型号通常由字母和数字组合而成，字母表示类别、结构、绝缘方式和用途，数字表示电压等级或设计序号。以几类常见产品为例：

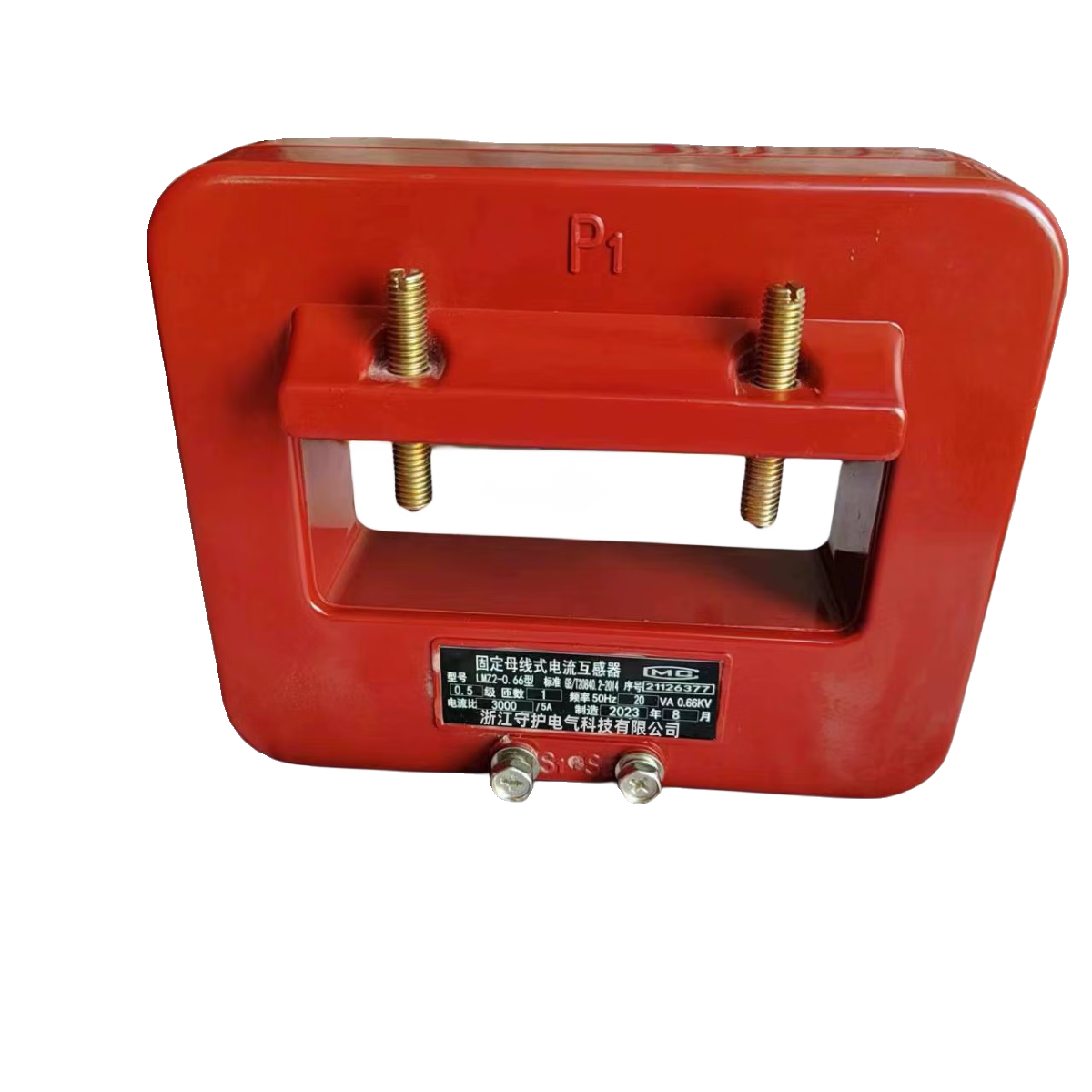

• LMZ 系列：L 表示电流互感器，M 表示母线式，Z 表示浇注绝缘，常用于低压柜内铜排穿心安装。
• BH-0.66 系列：0.66kV 低压穿心式互感器，结构紧凑，多用于低压计量与电流测量。
• LZZBJ9-10 系列：10kV 户内环氧浇注型，常用于中置柜、环网柜，可同时具备计量绕组与保护绕组。
• LMZK / 开口式系列：K 常表示可开合结构，用于免拆线安装。
• LXK、LXMZ 等零序系列：用于接地故障电流检测。

需要说明的是，不同厂家在命名习惯上会有所差异，型号只是选型的起点，真正下单前必须以厂家样本中的技术参数、外形尺寸和安装孔位为准。在这一点上，具备自主设计与生产能力的互感器厂家通常能提供更完整的技术参数表与尺寸图纸，例如位于西安的西安高互互感器（xdxihu.com），可提供低压电流互感器、零序电流互感器、开口式电流互感器、环氧浇注互感器等系列产品的选型资料与技术支持。

四、选型必看的六项核心参数

选型失误往往不是“能不能用”的问题，而是“精度不够、容量不匹配、安装不下”的问题。以下参数应逐项确认：

• 额定一次电流：应按线路正常运行电流的 1.2～1.5 倍左右选择，避免长期过载或长期低于 10% 额定值运行。若负荷波动大，宜选带 S 的宽量程计量级。
• 额定二次电流：常见 5A 与 1A。二次回路较长、导线截面较小或接多台仪表时，1A 方案可降低二次回路压降影响。
• 准确级：计量用常见 0.2S、0.5S、0.5 级；指示与一般监测可用 1 级、3 级；保护用常见 5P10、10P10 等，“P”后的数字表示准确限值系数。
• 额定输出（容量）：单位为 VA，需覆盖二次回路中所有仪表、继电器、连接导线及端子接触电阻的总负荷，并留有一定裕度。负荷过大将导致比差、角差超差。
• 额定短时热电流与动稳定电流：决定互感器能否承受系统短路冲击，需与开关柜的短路水平匹配。
• 安装尺寸与结构：穿心孔尺寸、外形长宽高、固定孔距、母排或电缆的通过方式，必须在订货前核对，避免到货后装不进去。

此外，环境条件也不容忽视：海拔高度、环境温度、相对湿度、污秽等级、是否有腐蚀性气体或强振动，都会影响绝缘介质与结构形式的选择。例如户外或潮湿多尘场合，优先考虑环氧浇注或全封闭结构。

五、安装、接线与日常维护要点

再好的产品，安装不规范也会出问题。以下几点在施工与运维中应重点把控：

• 穿心方向与命端标识：一次电流的 P1→P2 方向与二次 S1→S2 极性必须与图纸一致，极性接反会导致功率、电能计量出现方向性错误。
• 二次严禁开路：严禁在互感器带电情况下拆除二次回路仪表或端子。检修时应先短接后拆线。
• 二次一点接地：通常在各互感器二次侧的中性点或端子箱处统一接地，不得多点接地形成环流。
• 二次导线截面：应按回路长度与允许压降计算确定，一般不小于 2.5mm²，较长回路建议 4mm² 以上，并尽量走独立线槽。
• 紧固与防松：穿心母排与互感器之间应保持规定间隙，紧固螺栓按力矩要求拧紧，避免长期振动导致接触不良发热。
• 定期检查：结合年度停电检修，检查外壳有无裂纹、浇注体有无放电痕迹、端子有无氧化松动，并核对计量回路实际二次负荷。

在潮湿、粉尘、油烟较重的工业现场，例如食品加工、印染、造纸车间，互感器表面的积尘与油污可能引起爬电；应定期清扫，或选用防护等级更高、浇注工艺更致密的产品。

六、电流互感器的典型行业应用

制造业几乎每一条产线、每一个动力柜都离不开电流测量与保护，典型场景包括：

• 冶金、有色金属：电弧炉、轧机、整流机组的大电流测量与保护，对动热稳定要求极高。
• 水泥、建材、玻璃、陶瓷：大型风机、磨机、回转窑电机的电流采集与过载保护。
• 化工、制药、涂料、塑料：防爆与防腐场合，需要结构密封、绝缘可靠的浇注式产品。
• 纺织、印染、服装面料：多机台分项计量与能耗考核，开口式互感器便于加装。
• 食品、饮料、啤酒、乳制品、食用油、制糖：生产线分项计量、冷链设备电流监测，通常要求清洁安装与免维护。
• 造纸、包装、印刷：变频驱动场合的电流采集，需关注谐波对测量精度的影响。
• 石油加工、炼焦、化肥、橡胶：高压电机与变电所回路，多采用 10kV 及以上环氧浇注或油浸式产品。
• 汽车及零部件、机床、模具、五金：设备级电流监控，用于刀具磨损判断、故障预警与产能分析。
• 轨道交通、船舶、航空航天、新能源汽车：牵引与充电系统的大电流测量，对温度稳定性与抗干扰能力要求严格。
• 数据中心、通信设备、工业自动化：列头柜、UPS、配电末端的分路电流监测，常用小型低压互感器与采集模块配合。
• 光伏、风电、储能：汇流箱、变流器、并网点电流采样，需要宽量程与较高精度。

可以看到，从水泥厂的高压电机到食品厂的包装线，从冶金车间的整流回路到数据中心的列头柜，电流互感器都是电气系统中最基础的“感知单元”。

七、计量用互感器：为什么贸易结算要格外谨慎

计量用互感器直接关系到电费结算和内部成本分摊，因此与普通指示用产品有明显区别：

• 准确级更高，通常选用 0.2S 或 0.5S 级，且在 1%～120% 额定电流范围内都要满足误差要求。
• 需要经过法定计量检定或型式批准，具备有效的检定证书，才能用于贸易结算。
• 二次实际负荷应控制在额定容量的 25%～100% 之间，且二次回路压降不得超过规定值。
• 接线必须严格核对极性，综合误差要考虑互感器误差与二次压降两部分。

在企业内部做车间能耗分摊时，同样建议选用精度可靠、批次一致性好的计量级产品，否则各车间数据“打架”，后续分析就没有意义。

八、环氧浇注互感器的优势

环氧树脂浇注工艺把一次绕组、二次绕组与铁芯整体包封在树脂体内，形成全封闭绝缘结构。相比传统油浸或干式结构，它的优势比较明显：

• 绝缘强度高，局部放电水平低，运行可靠性好；
• 防潮、防尘、防污，适应潮湿、多尘、有腐蚀性气体的环境；
• 阻燃、无油、免维护，不存在渗漏油和油质劣化问题；
• 机械强度高，抗短路电流冲击能力好，适合密集安装的开关柜。

正因为这些特点，环氧浇注互感器在中低压配电领域已成为主流选择。选购时应关注浇注体的致密性、表面有无气泡与裂纹，以及产品是否通过相应的型式试验。

九、互感器价格受哪些因素影响

很多采购人员习惯先问“互感器价格多少钱一只”，但实际报价差异可能很大，主要取决于：

• 电压等级与结构形式（低压穿心式与 10kV 支柱式成本差别明显）；
• 准确级与额定输出（0.2S 级、多绕组产品价格更高）；
• 绝缘方式与外壳材质；
• 是否具备计量器具型式批准、检定证书或第三方检测报告；
• 采购数量、是否定制变比、是否需要非标安装尺寸；
• 厂家是否具备自主设计与模具能力，技术响应速度如何。

因此，建议采购时把完整参数（一次电流、二次电流、准确级、容量、电压等级、安装方式、穿心孔尺寸、数量）一次性提供给厂家，由技术工程师出具选型方案与报价，既避免选错返工，也更容易比价。

十、关于西安高互互感器

西安高互互感器专注于互感器产品的设计、生产与配套服务，产品覆盖低压电流互感器、零序电流互感器、开口式电流互感器、环氧浇注互感器以及计量用互感器等系列，可满足配电柜、开关柜、成套设备、工业自动化与能耗监测等不同场景的需求。多年服务制造业客户的经验，让我们更清楚现场真正关心什么：安装尺寸能不能对上、精度能不能稳定、交期能不能保证、出了问题有没有人及时响应。

如果您正在为选型、参数核对或既有柜体加装改造寻找方案，可以访问 xdxihu.com 查看产品样本与技术资料，也可以把图纸和参数发给我们，由技术人员协助完成选型与配置建议。

结语

电流互感器虽然只是配电系统中的一个部件，但它同时承担着测量、计量与保护三重职责。理解工作原理、读懂型号与参数、按场景正确选型、规范安装与定期维护，才能真正发挥它的作用。无论是新建项目还是既有设备改造，把互感器选对，往往是电气系统长期稳定运行最划算的一笔投入。
