电流互感器全解析：原理、型号、选型与价格影响因素

在电力系统中，电流互感器（CT）是最基础也是最重要的测量与保护元件之一。无论是工厂配电房里的计量柜，还是10kV开关柜内的保护回路，都离不开它。对于采购人员、电气设计人员以及设备运维工程师来说，真正搞清楚电流互感器的分类、型号含义和选型逻辑，往往比单纯比价更能省钱。本文结合制造业用电场景，系统梳理电流互感器的相关知识，供选型与采购参考。

一、电流互感器是做什么的？先看懂它的基本原理

电流互感器的核心作用是把一次侧的大电流，按比例变换成二次侧的小电流（通常为5A或1A），供给测量仪表、电能表、继电保护装置和自动化系统使用。它实现了两件事：一是把高压、大电流与低压操作回路隔离开，保障人身与设备安全；二是把不易测量的量值标准化，方便仪表统一设计。

从原理上讲，电流互感器相当于一台特殊设计的变压器，一次绕组串联在被测线路中，二次绕组接负载。正常运行时，二次回路接近短路状态，励磁电流很小，因此二次电流与一次电流基本成正比。需要特别强调的是：电流互感器二次侧在运行中严禁开路。一旦开路，二次绕组会感应出危险的高电压，可能击穿绝缘甚至危及人身安全。因此，检修时必须先用短接片可靠短接二次端子。

二、按用途和结构分类，快速认识常见类型

1. 按用途划分

• 计量用互感器：精度等级一般为0.2S、0.5S或0.2级，用于电能计量，要求误差小、稳定性好，直接关系到电费结算的准确性。
• 测量用互感器：精度多为0.5级、1级，用于电流表、功率表、综合自动化装置的电流采集。
• 保护用互感器：关注的是故障电流下的准确传变能力，常用5P10、5P20、10P10等准确级，配合继电保护装置动作。

2. 按结构与安装方式划分

• 低压电流互感器：常见于0.66kV及以下的配电系统，如BH-0.66、LMZ1-0.66等系列，多用于低压配电柜、动力箱计量。

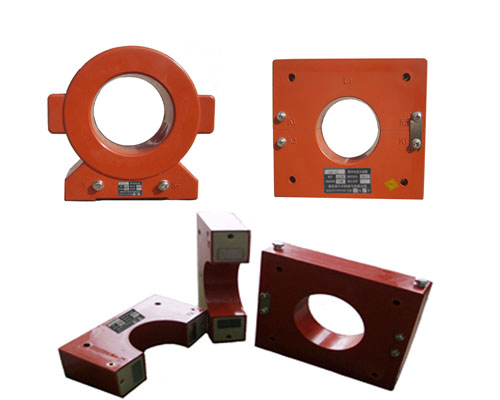

• 开口式电流互感器：铁芯可开合，安装时无需断开一次电缆，特别适合既有配电柜的改造、扩容和能耗监测系统加装，能大幅缩短停电时间。
• 零序电流互感器：用于检测三相电流的矢量和，反映接地故障或漏电流，广泛应用于中性点不接地系统的接地保护、电缆线路的漏电监测。
• 环氧浇注互感器：采用环氧树脂真空浇注全封闭结构，防潮、防污、阻燃，几乎免维护，是目前10kV及以下户内互感器的主流形式。

三、互感器型号怎么看？拆解命名规则

国产电流互感器型号一般由字母和数字组合而成，读懂规则就能快速判断产品属性。以常见的几个型号为例：

• LMZ1-0.5：L代表电流互感器，M表示母线式（穿心式），Z表示浇注绝缘，1为设计序号，0.5代表额定电压0.5kV。
• LZZBJ9-10：L为电流互感器，第一个Z表示支柱式，第二个Z表示浇注绝缘，B表示带保护级，J表示加大容量（或计量用），9为设计序号，10表示额定电压10kV。
• BH-0.66：常见低压穿心式电流互感器，0.66kV电压等级，多用于低压计量与测量回路。
• LQZ-10：线圈式浇注绝缘，适用于特定安装空间。

选型时除了看型号，还要核对变比（如100/5、200/5、400/5）、精度等级、额定输出容量、额定短时热电流和动稳定电流等参数。不同厂家在同一型号下的尺寸、二次容量和准确限值系数可能存在差异，替换时务必核对图纸或原厂参数。

四、制造业场景下，电流互感器用在哪里

制造业是用电大户，几乎所有涉及配电和能耗管理的环节都会用到电流互感器。结合行业特点，可以归纳出几类典型场景：

• 配电与计量：钢铁、有色、水泥、化工等行业的高低压配电室，计量用互感器与电能表配套，用于内部能耗分摊与成本核算。
• 电机与传动保护：纺织、造纸、食品加工、制药等连续生产线，电机保护回路中的保护级互感器，用于过流、速断和堵转保护。
• 漏电与接地监测：化工、石油加工等易燃易爆或对安全要求高的场所，零序电流互感器用于接地故障检测，配合保护装置快速切除故障。
• 能效改造：汽车零部件、电子制造、包装印刷等企业建设能源管理系统（EMS）时，开口式电流互感器可以在不停电或短时停电条件下完成回路加装。
• 新能源与电力电子：新能源汽车充电设施、光伏并网柜、储能变流器等，对互感器的精度、频响和体积提出了更高要求。

五、选型要点：六个参数决定用得对不对

很多现场问题并非产品质量差，而是选型环节就埋下了隐患。以下六点建议逐项确认：

• 额定变比：按线路额定电流选择，一般让一次侧额定电流略大于实际最大负荷电流，避免长期过载或轻载导致计量偏差。
• 精度等级：计量回路优先选0.2S或0.5S级；一般测量可选0.5级或1级；保护回路选P级，并关注准确限值系数。
• 额定输出容量：二次负载（仪表、导线、接线端子）总容量不能超过互感器额定容量，否则精度会明显下降。
• 额定电压与绝缘水平：低压系统选0.66kV或0.5kV等级，10kV系统选对应绝缘水平的产品，户外还需考虑爬电比距。
• 安装方式与尺寸：穿心式、支柱式、开口式的安装空间差别很大，穿心孔尺寸要能穿过电缆或母排。
• 动热稳定：短路电流大的场合，必须核算额定短时热电流和动稳定电流是否满足系统要求。

六、环氧浇注互感器为什么成为主流

与传统油浸式、瓷套式产品相比，环氧浇注互感器有几个明显优势：一是全封闭结构，不受潮气、粉尘和腐蚀性气体影响，适合水泥、化工等多尘或腐蚀环境；二是阻燃、无油、无泄漏，降低了火灾风险；三是体积小、重量轻，便于开关柜内布置；四是基本免维护，减少了停电检修次数。

需要注意的是，环氧浇注工艺水平对产品可靠性影响很大，浇注过程中若存在气泡、分层等缺陷，长期运行后可能引发局放超标甚至绝缘击穿。因此选择具备真空浇注设备和局放检测能力的互感器厂家，比单纯看价格更重要。

七、电流互感器价格受什么影响

很多采购朋友会问：同样是200/5的互感器，为什么报价差别不小？主要影响因素包括：

• 电压等级与绝缘形式：10kV环氧浇注产品明显高于0.66kV低压产品。
• 精度等级：0.2S级比0.5级、1级的制造成本高，检定要求也更严。
• 结构与容量：带保护级、双绕组、加大容量的产品价格更高。
• 材质与工艺：硅钢片、纳米晶铁芯、环氧树脂品牌以及浇注工艺，都会影响成本。
• 数量与定制：非标变比、特殊安装尺寸、特殊外壳颜色通常需要定制，单价会上浮。
• 检测与认证：是否提供型式试验报告、计量检定证书，会体现在价格中。

建议采购时不要只比较单价，而应综合评估产品一致性、交货周期、质保承诺和技术支持能力，避免因低价产品精度漂移造成计量损失。

八、如何选择靠谱的互感器厂家

西安是我国输配电设备的重要产业聚集地，互感器厂家数量众多，产品覆盖低压到高压多个系列。筛选供应商时，可以从以下几个方面入手：

• 是否具备完整的生产与检测设备，如真空浇注、局放试验、误差校验装置；
• 能否提供第三方型式试验报告和出厂检验数据；
• 产品系列是否齐全，能否同时供应电流互感器、电压互感器、零序互感器和开口式产品，减少多头采购成本；
• 技术团队能否根据现场图纸协助选型，处理非标需求；
• 售后响应速度，出现参数疑问或安装问题时能否及时给出方案。

对于批量项目，建议先索取样品进行误差复核，确认后再批量下单，这是降低风险最直接的办法。

九、安装与运行维护的几条实用提醒

• 安装前核对铭牌参数与设计图纸，确认变比、精度、容量一致；
• 穿心式互感器应注意一次电缆的穿心方向，P1为进线侧，P2为出线侧，方向错误会导致计量或保护逻辑异常；
• 二次回路必须可靠接地，且只允许一点接地，防止形成环流；
• 二次接线端子应紧固，避免接触电阻过大影响精度；
• 运行中严禁二次开路，检修时先短接后拆线；
• 定期检查外观有无裂纹、放电痕迹和异常发热，结合停电检修做绝缘和误差复核。

十、常见问题解答

问：计量用互感器和保护用互感器可以互换吗？
不建议。两者设计侧重点不同，计量用追求小电流下的精度，保护用强调大电流下的抗饱和能力，混用可能导致计量误差偏大或保护拒动、误动。

问：开口式电流互感器精度会不会比穿心式差？
开口式产品因磁路存在气隙，同等条件下精度和一致性通常略逊于闭合式，但用于能耗监测、趋势分析完全够用。若用于贸易结算，仍建议选择闭合式高精度产品。

问：零序电流互感器能不能替代漏电保护器？
不能。零序互感器只是检测元件，需要与继电保护装置或漏电保护继电器配合，才能实现跳闸功能。

问：更换互感器时需要注意什么？
重点核对变比、精度、容量和安装尺寸，同时确认二次接线方式一致。若原系统二次负载较大，新选产品容量不足会造成精度下降。

结语

电流互感器虽小，却直接关系到电能计量的准确性和配电系统的安全。理解其原理、看懂型号、掌握选型参数，再结合现场工况选择合适的结构形式，才能真正做到既省钱又省心。对于制造业企业而言，面对配电改造、能效管理和设备更新的需求，与一家技术扎实、产品线完整的互感器供应商建立长期合作，往往比每次采购都重新比价更有价值。
